Gänga på Trangia GB-74

[Stordrulen]

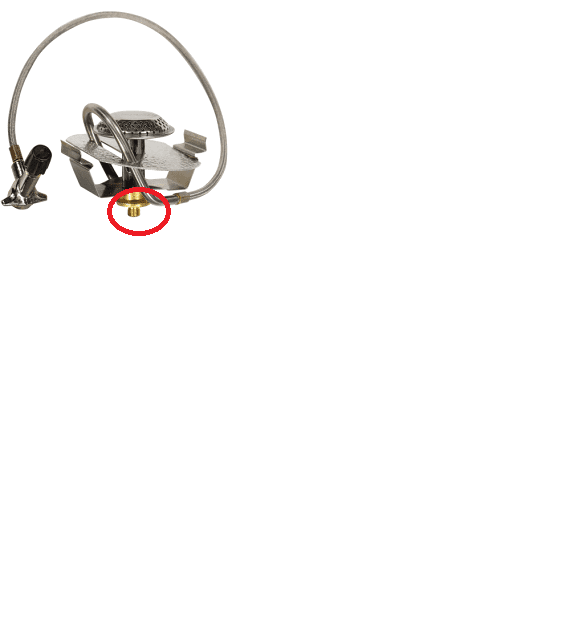

Är det någon som har koll på vilken sorts gänga som sitter nedtill (som jag ringat in på bilden) på Trangisa GB.74 ?

Dim och stigning ?



[Olof B]

Jag får den till 7,78mm mätt över gängtopparna med okalibrerat skjutmått. Och något fingängat.
M8x1?
Vi får hoppas att @Polar300 kan svara på detta.
Själv undrar jag vad den används till?



[Stordrulen]

Jag har inga gängtolkar hemma så det skulle vara bra att veta stigningen.

Har en liten ide om att testa tillverka ett "Pocket Rocket XXL" för soloturer av brännaren med bla hjälp av den gängan och en passande mutter/vingmutter.



[Polar300]

OK, Karlebo handbok galopperar in i manegen - och konstaterar:

... vilken sorts gänga som sitter nedtill (som jag ringat in på bilden) på Trangia GB74 ?

En metrisk extrafin-gänga. Skuren i mjuk mässing...

Dim och stigning ?

Dimensionen på GB74:an är ungefär 7,8 ± litegrann - beroende på ev. verktygsslitage i tillverkningsfabriken. Det slutliga måttet har ju ingen som helst betydelse för vare sig Primus eller Trangia... Stigningen är 0,75 mm per gängvarv.

Jag får den till 7,78mm mätt över gängtopparna med okalibrerat skjutmått. Och något fingängat - M8x1 ?

Nära, men inte helt rätt. Det är en M8x0,75 dvs den andra fingängan i M8-serien. Kallas ibland för extrafin-gänga.

Själv undrar jag vad den används till?

Den är en rest från brännarens tidigare liv, ungefär som våra blindtarmar... Tänk på att det där är/var en standardbrännare från Primus som fick ett nytt förlängt liv, och en ny skepnad, i applikationen Trangia GB74. Och som vi alla vet så är den då fäst i sin hållare på ett helt annat sätt än fastskruvad i botten av någon form av kopp/benställning.

Lycka till med att hitta en vingmutter i M8x0,75...
/Odd



[Stordrulen]

Lycka till med att hitta en vingmutter i M8x0,75...
/Odd

Tack för info.

Jag har inga som helst förhoppningar att hitta en vingmutter i M8x0,75....men jag är ganska säker att jag har tillgång till att låna gängtapp och modifiera en lagom uppborrad M6 Vingmutter, om inte så hårdlöder jag en passande mutter på en uppborrad Vingmutter.

Det ordnar sig alltid med skridskor bara det blir is.



[avslutmedlemskap0904]

Varför inte montera i Trangia triangel? Passar



[Stordrulen]

Varför inte montera i Trangia triangel? Passar

Det är en lösning som jag kikat på, men den verkar vara stoppad och tillbaka till ritbordet vad det verkar, vi får se vad som kommer i upplaga 2.0 från Trangia.

Ev snor jag lite inspiration från det med kombinerat stöd/vindskydd om jag tillverkar något eget.



[CampDavid]

Brännaren sitter i Primus Easyfuel och Primus EasyFuel Duo förutom Trangia GB74.

EasyFuel Stove incl. Piezo Duo

Slangmonterat gaskök med inbyggd Piezo-tändare. Passar utmärkt för såväl nybörjare som mer erfarna vandrare.

www.primus.se

/John



[G.Kraft]

Du kan köpa gängtapp för mutter istället:

GÄNGTAPP FIN M8X0,75 - Maskintools AB

maskintools.se

Tillverkar du några stycken greppvänliga muttrar i mässing finns säkert visst köpsug här.



[Palle500]

Finns lettrad mutter på e-bay Tyskland

Messing Buchsen rund M 8x0,75 Feingewinde 10 Stück NEU mit Rändelung | eBay

Entdecken Sie Messing Buchsen rund M 8x0,75 Feingewinde 10 Stück NEU mit Rändelung in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de



[CampDavid]

Just den där muttern har nog många redan hemma. Men i utförandet förnicklad mässing.
Jag har dussinvis i mitt cykelreparationskitt.

Easyfuel är ett stabilt spindelkök.

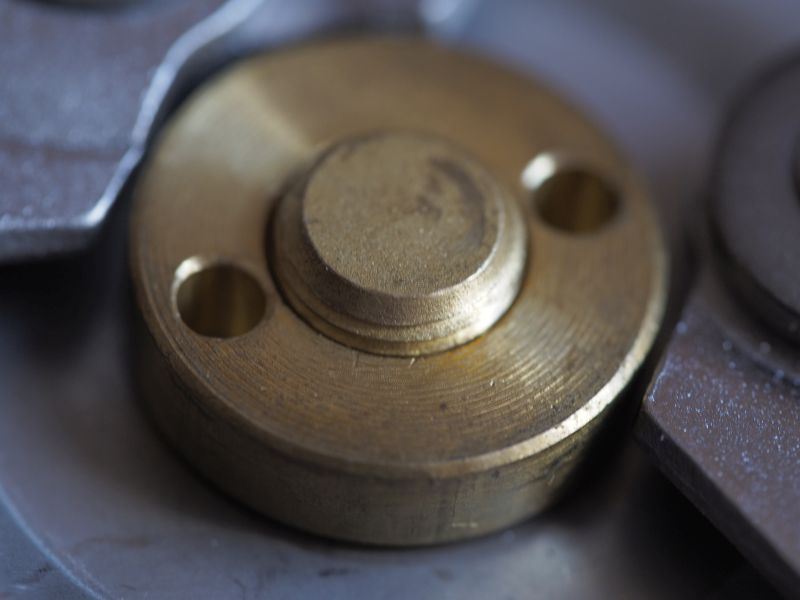

Muttern i botten ser ut såhär.

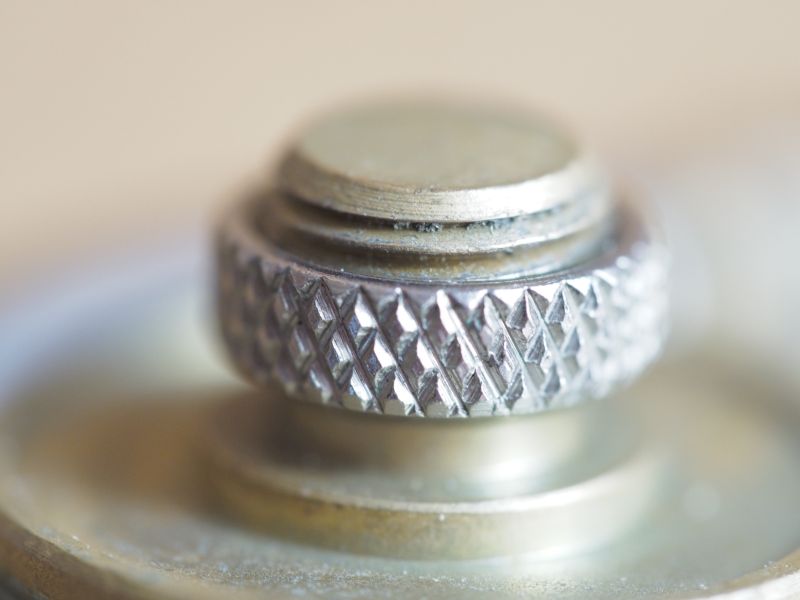

Trangia GB74 med ventilstamsmutter.

/John



[Stordrulen]

Bra tips där.
